ANTIKORROSIONSISOLATION – (PP-Dreischichtisolierung- 3LPP)
Die Antikorrosionsisolation besteht aus:
- Epoxidschicht (min. 60 μm dick)
- PP-Copolymerschicht (min. 140 μm dick)
- PP-Schicht (min. 1,8 – 2,5 mm dick)

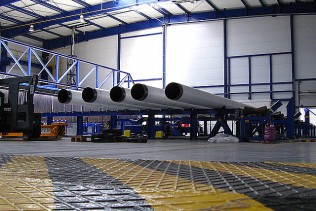

Wir liefern isolierte Stahlrohre (Durchmesser: 21,3 – 1220 mm; Länge: 8 – 18 lfm) und bieten Isolierung der uns von Kunden anvertrauten Rohre.
Der Isolierungsprozess besteht aus folgenden Etappen:
- Kugelstrahlen der Oberflächen bis zum Vorbereitungsgrad Sa 2 ½ nach PN-EN ISO 8501-1:2008
- Induktiverwärmung der Rohre bis 180-200 °C
- Elektrostatisches Aufsprühen von Epoxidpulver auf erwärmte Rohre
- Elektrostatisches Aufsprühen mit PE-Copolymer oder PP-Copolymer
- Ringförmiges Extrudieren der PE- oder PP-Ummantelung
- Kühlung der Isolierung mit Wasserstrahl
- Mechanische Bearbeitung der Rohrendstücke
- Vorübergehende Sicherung der Rohrendstücke mit Antikorrosionslack
Charakteristische Eigenschaften der Dreischichtisolierung:
- Hohe mechanische Beständigkeit
- Sehr gute Chemikalienbeständigkeit; beständig gegen Nässe, elektrischen Durchschlag, Wirkung von hohen Temperaturen und UV-Strahlen
- Hohe Haftung an die Rohrfläche
- Korrosionsschutz von erdverlegten Pipelines für ca. 50 Jahre
- Vollständiger Schutz von Rohrschweißnähten
- Verbindungsmöglichkeit der einzelnen Rohre ohne Beschädigung der Isolierung
- umweltneutral
Die Stahlrohre mit der 3LPP-Beschichtung werden gemäß der Norm ZN-G-3910 „Hochdruckgasleitungen; spezielle Anforderungen“ zum Richtungsbohren durch Hindernisse verwendet. Polypropylen ist ein ausgezeichneter Konstruktionswerkstoff mit hoher mechanischen Beständigkeit und sehr guter Wärmeformbeständigkeit. Die PP-Härte ist deutlich größer als die von PE und beträgt in der Shore-D-Skala 60°. Auch höhere Werte wurden beim Vergleich von PP und PE in den Zerstörungsprüfungen, die bei niedrigen Temperaturen durchgeführt wurden, verzeichnet. Dies gilt auch für Ergebnisse der Prüfung von Spannungsrissbeständigkeit (ESCR); hier haben wir festgestellt:
- PP > 3000 h
- PE > 1000 h
PP ist ein UV-beständiger Werkstoff (hat UV-Stabilisatoren) und zeichnet sich durch hohe Wärmeformbeständigkeit aus, demzufolge wird in den Hochtemperatur-Anwedungen [(PE max. 60°C und 80°C) und PP (bis 100°C und 110°C)].
Die 3LPP-Isolierung schützt die Stahlrohre vor mechanischen Beschädigungen.
Die PP-Isolierung erfüllt alle technischen Anforderungen zum Bau von Gaspipelines mit bisherigem Einsatz der Stahlrohre in der PE-Dreischicht-Beschichtung (verstärkt mit zusätzlicher Laminatschicht) zum Richtungsbohren durch Hindernisse.
Die 3LPP zeichnet sich durch besonders hohe Parameter aus:
- Stahlrohrhaftung
- Schlagfestigkeit
- Abriebfestigkeit
- Verformungsfähigkeit/Flexibilität gegen Druckkraft
- Härte und Steifigkeit
Dreischichtisolierung – 3LPP
|
Prüfungsverfahren
|
Prüfungs- bedingungen | Prüfungsergebnis | |
| Tatsächliches | Erforderlich nach DIN 30678:2013 | ||
| Schichtdicke | Umgebungs-temperatur | > erforderliches Minimum nach DIN 30678 | nach DIN 30678 je nach Rohrdurchmesser |
| Schichtdichtheit | Umgebungs-temperatur | Kein Durchschlagbei U=25kV | Kein Durchschlagbei U=25kV |
| Stahlrohrhaftung |
T = (50±5)°C T = (90±5)0C |
200-400N/cm 150-270N/cm |
min. 100N/cm min. 80N/cm |
| Schlagfestigkeit | T = (23±2)°C | Kein Durchschlag bei U=25kV | Kein Durchschlag bei U=25kV |
| Verformungsbeständigkeit | T = (90±5)°C | 0,18-0,20 mm | max. 0,3 mm |
| Relative Reißdehnung | T = (23±2)°C | 900% | min. 300% |
| Widerstandseinheit |
T = (23±2)°C t = 100 Tage |
≥10Ωm² | Rs≥10 8 Ωm² |
